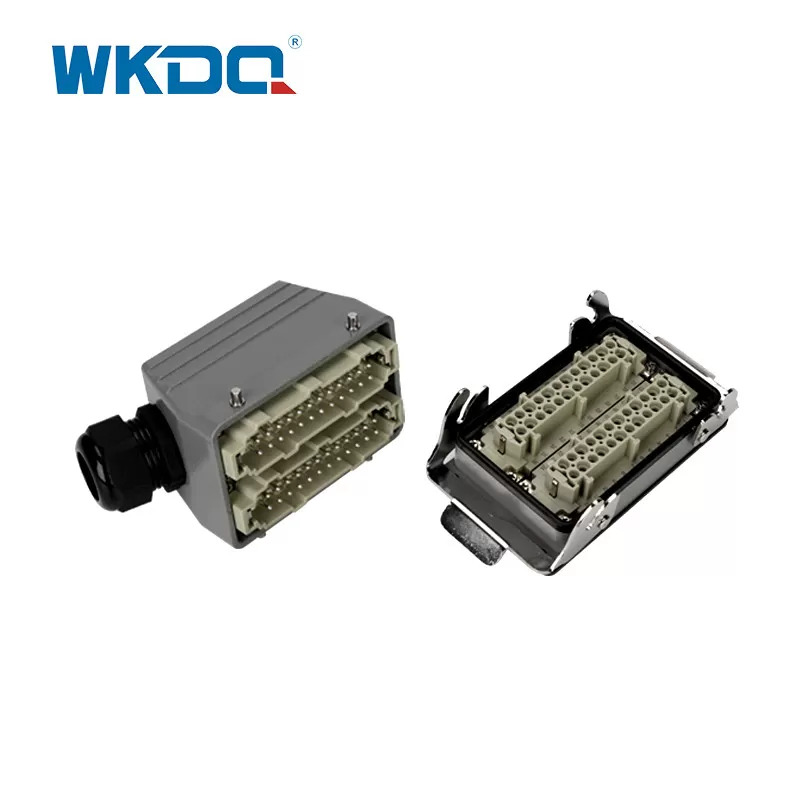

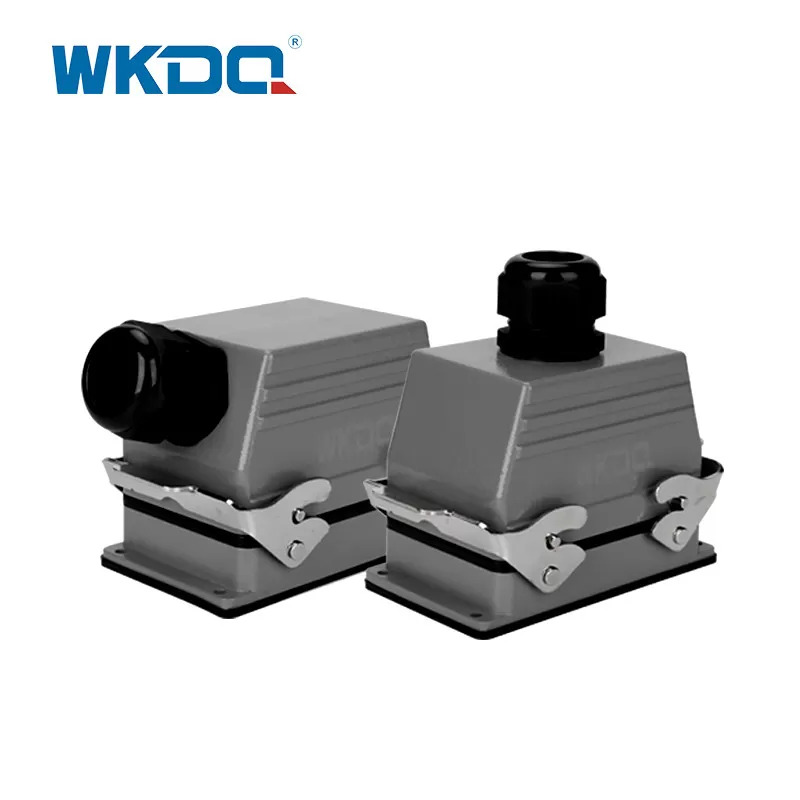

WHE48C Wasserdichte elektrische Steckverbinder mit elektromagnetischer Abschirmung

Die WKDQA WHE48C wasserdichten elektrischen Steckverbinder mit elektromagnetischer Abschirmung sind Steckverbinder, die für eine sichere und wasserdichte elektrische Verbindung mit einer zusätzlichen Funktion der elektromagnetischen Abschirmung ausgelegt sind. Hier einige Details zu diesen Anschlüssen:

Wasserdicht: Die Steckverbinder verfügen über ein wasserdichtes Design, das dazu beiträgt, die elektrische Verbindung vor dem Eindringen von Feuchtigkeit und Wasser zu schützen. Diese Funktion gewährleistet die Integrität der Verbindung auch in nassen oder feuchten Umgebungen.

Elektromagnetische Abschirmung: Die Steckverbinder sind mit elektromagnetischer Abschirmung ausgestattet. Eine elektromagnetische Abschirmung trägt dazu bei, Störungen durch elektromagnetische Wellen oder Signale zu minimieren oder zu blockieren. Diese Abschirmung kann dazu beitragen, die Integrität der elektrischen Signale aufrechtzuerhalten, eine Signalverschlechterung zu verhindern und die Auswirkungen externer elektromagnetischer Störungen auf die angeschlossenen Geräte oder Systeme zu verringern.

Durch die Kombination aus Wasserdichtigkeit und elektromagnetischer Abschirmung eignen sich diese Steckverbinder für Anwendungen, bei denen zuverlässige und geschützte elektrische Verbindungen erforderlich sind, insbesondere in Umgebungen mit potenziellen elektromagnetischen Störungen, wie z. B. Industrieumgebungen, Kommunikationssystemen oder Hochfrequenzanwendungen.

Es ist wichtig zu beachten, dass bestimmte Produktmerkmale, Bewertungen und Spezifikationen je nach Hersteller oder Lieferant variieren können. Um sicherzustellen, dass die Steckverbinder Ihren spezifischen Anforderungen entsprechen, wird empfohlen, das Produktdatenblatt und die Dokumentation zu Rate zu ziehen oder sich für detaillierte Informationen direkt an den Hersteller zu wenden.

TECHNISCHE PARAMETER

NEIN.	TEIL NR.	Eingangsseite	Anzahl der Kontakte	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
Hochleistungsstecker Spannung/Strom: 500 V/16 A Oberfläche: versilbert Kontaktwiderstand: â¤1m ΩQuerschnitt: 1,0-2,5mm² (AWG 18-14) Anzugsdrehmoment: 0,5 Nm Abisolierlänge: 7 mm
1	WHE06C	Seitlicher Einstieg	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
2	WHE06D	Top-Eintrag	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
3	WHE10C	Seitlicher Einstieg	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
4	WHE10D	Top-Eintrag	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
5	WHE16C	Seitlicher Einstieg	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
6	WHE16D	Top-Eintrag	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
7	WHE24C	Seitlicher Einstieg	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
8	WHE24D	Top-Eintrag	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
9	WHE32C	Seitlicher Einstieg	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
10	WHE32D	Top-Eintrag	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5

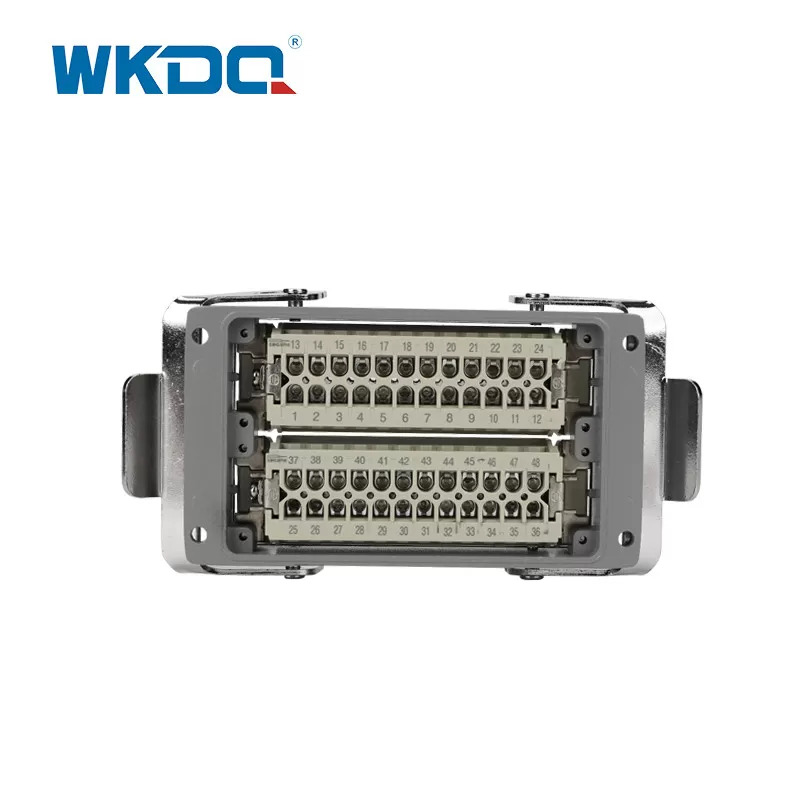

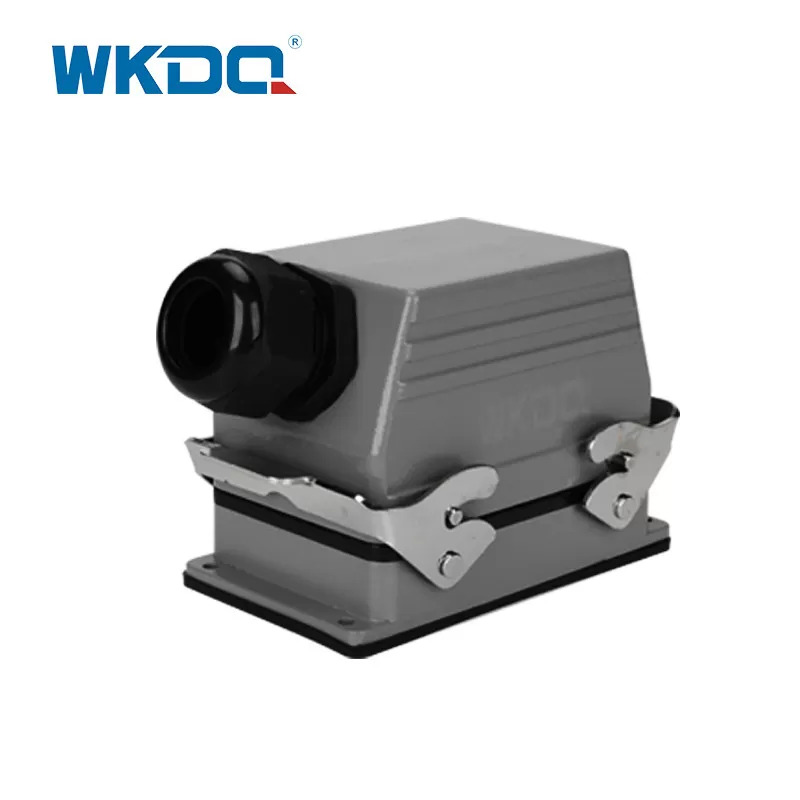

11	WHE48C	Seitlicher Einstieg	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
12	WH48D	Top-Eintrag	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
