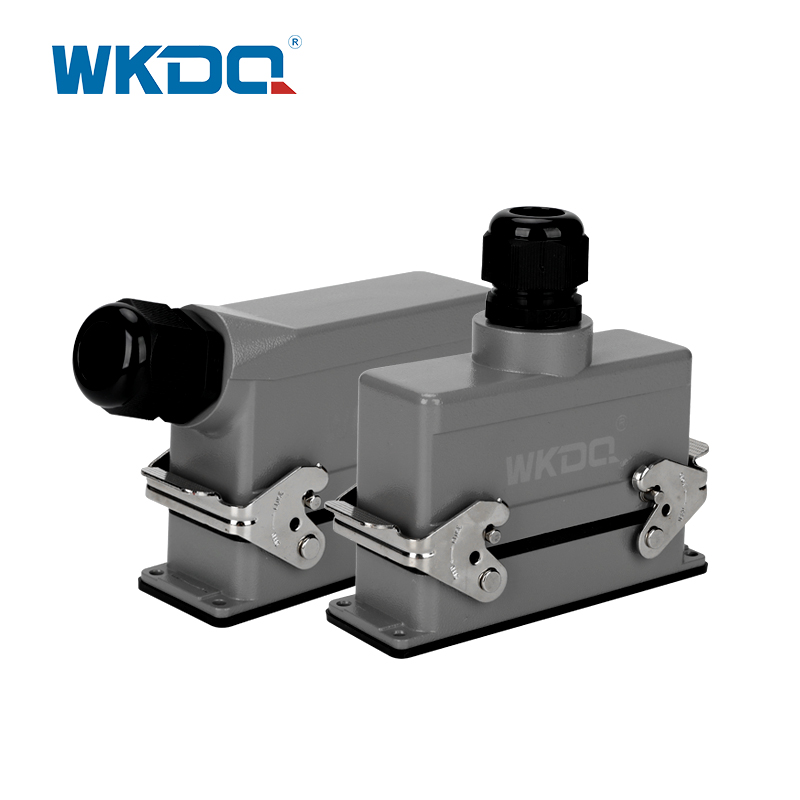

Was ist der Heavy Duty Connector?

Vereinfacht ausgedrückt ist ein Hochleistungssteckverbinder wie eine „Supersteckdose“ für Industriegeräte. Es wurde speziell für raue Umgebungen entwickelt, um hohe Ströme und komplexe Signale stabil zu übertragen.

Kernvorteile

Zuverlässigkeit: Es gewährleistet einen stabilen und kontinuierlichen Gerätebetrieb auch in rauen Umgebungen wie Vibrationen, Öl und Feuchtigkeit. Dadurch werden Ausfallzeiten durch Verbindungsausfälle deutlich reduziert.

Hohe Schutzart: Es verfügt über die Schutzart IP67 oder IP68 und widersteht Wasser und Staub. Es ist ideal für den Außenbereich und anspruchsvolle Industrieumgebungen.

Modulares Design: Es unterstützt die Integration von Strom-, Signal-, Daten-, Glasfaser- und sogar Pneumatikleitungen in einem einzigen Steckverbinder. Das spart Platz, rationalisiert die Verkabelung und vereinfacht Installation und Wartung.

Lange Lebensdauer: Im Allgemeinen ist es für über 1.000 Steckzyklen ausgelegt. Einige High-End-Produkte können 5.000 bis 10.000 Zyklen überstehen, was eine lange Haltbarkeit gewährleistet.

Haupttypen

Nach Form: Sie sind hauptsächlich in rechteckigen und kreisförmigen Formaten erhältlich. Rechteckige Steckverbinder bieten eine hohe Raumausnutzung und eignen sich daher für Innengeräte. Rundsteckverbinder bieten eine hervorragende Stoß- und Vibrationsfestigkeit und eignen sich daher besser für Außen- oder mobile Anwendungen.

Nach Funktion: Sie können in reine Stromsteckverbinder, reine Signal-/Datensteckverbinder und Hybridsteckverbinder kategorisiert werden, die Strom, Signal, Daten und Glasfaser integrieren.

Installation und Verkabelung

Die Verkabelung ist ein entscheidender Schritt bei der Verwendung von Hochleistungssteckverbindern und umfasst typischerweise Crimpanschlüsse. Der allgemeine Ablauf ist wie folgt:

1. Werkzeuge vorbereiten: Stellen Sie Werkzeuge wie Crimpzange, Abisolierzange und Schraubendreher bereit.

2. Drähte vorbereiten: Isolieren Sie die Drähte entsprechend dem Schaltplan auf die entsprechende Länge ab.

3. Crimpkontakte: Führen Sie den abisolierten Draht in die entsprechende Aussparung des Kontakts ein und crimpen Sie ihn mit der Crimpzange fest. Stellen Sie sicher, dass der Draht vollständig eingeführt ist, um eine zuverlässige Verbindung zu gewährleisten.

4. Stecker zusammenbauen: Die verdrahteten Kontakte (Einsatz) in das Steckergehäuse einführen, alle Halteschrauben festziehen und dann die Haube/das Gehäuse mit dem Sockel verbinden und sicher verriegeln.

5.Fehlerbehebung: Wenn ein Verdrahtungsfehler auftritt, entfernen Sie Kontakt und Draht mit einem Entfernungswerkzeug und wiederholen Sie den Vorgang anschließend korrekt.

Allgemeine Anwendungen

Aufgrund ihrer hohen Zuverlässigkeit und Robustheit werden Hochleistungssteckverbinder in verschiedenen Branchen häufig eingesetzt.

Industrielle Automatisierung: Sie werden in CNC-Maschinen, 3D-Druckern, Roboterarmen und anderen Geräten eingesetzt, um unterbrechungsfreie Produktionsprozesse sicherzustellen.

Schienenverkehr: Sie sind eine Kernkomponente in Zugübergängen, verbinden elektrische Steuerungen, Signale und Netzwerke zwischen den Waggons und halten ständigen Vibrationen und rauem Wetter stand.

Outdoor und Energie: Sie werden in Stromversorgungen für den Außenbereich, Photovoltaik-(Solar-)Panels und schweren Baumaschinen verwendet. Ihre wasser- und staubdichten Eigenschaften schützen die Ausrüstung.Kontakt: WONKE ELECTRIC Vertriebsabteilung E-Mail: sales21@wonkedq.com
