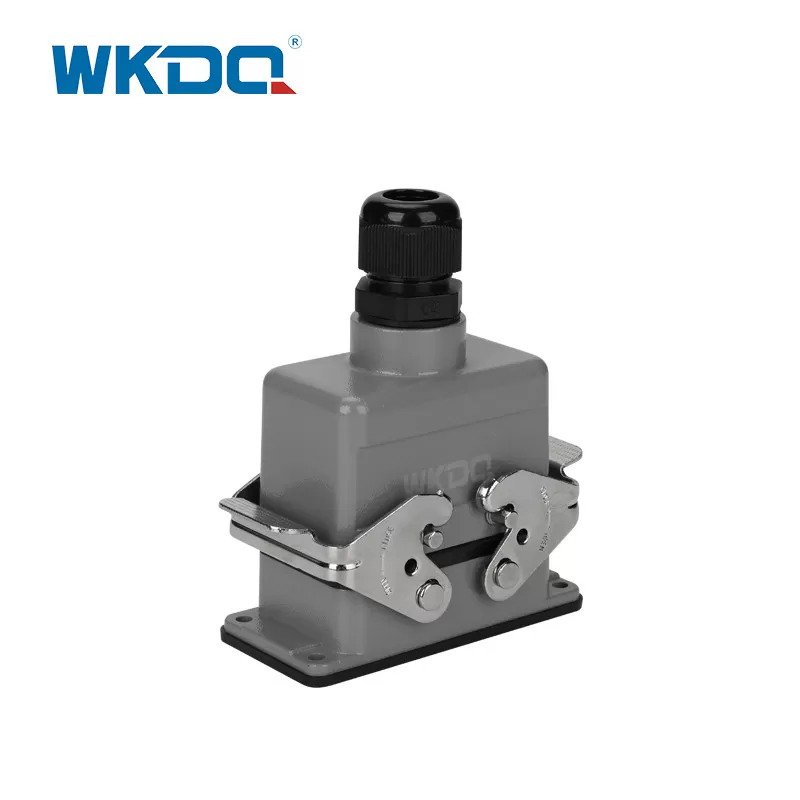

Korrosionsschutz IP65 wasserdichte elektrische Steckverbinder WHE06D

Die WKDQA korrosionsbeständigen IP65 wasserdichten elektrischen Steckverbinder WHE06D

Entwickelt, um sowohl Korrosionsschutz als auch einen hohen Schutz vor Staub und Wasser zu bieten. Hier ist eine Aufschlüsselung der wichtigsten Funktionen:

Korrosionsschutz: Diese Steckverbinder bestehen aus Materialien und Beschichtungen, die Korrosionsbeständigkeit bieten. Korrosion kann die Leistung und Zuverlässigkeit elektrischer Steckverbinder beeinträchtigen, insbesondere in Umgebungen mit hoher Luftfeuchtigkeit, Nässe oder chemischer Belastung. Korrosionsschutzeigenschaften tragen dazu bei, die Steckverbinder vor solchen Schäden zu schützen und gewährleisten so ihre Langlebigkeit und zuverlässigen Betrieb.

IP65-Einstufung: IP65 ist eine Eindringschutzklasse, die den Grad des Schutzes angibt, den die Steckverbinder gegen Feststoffe (Staub) und Flüssigkeiten (Wasser) bieten. Bei IP65 sind die Steckverbinder wirksam vor dem Eindringen von Staub und Strahlwasser aus allen Richtungen geschützt. Die „6“ in IP65 gibt den höchsten Grad an Staubdichtheit an, während die „5“ für den Schutz gegen Wasserstrahlen mit geringem Druck steht.

Wasserdicht: Die Wasserdichtigkeit dieser Steckverbinder bedeutet, dass sie das Eindringen von Wasser verhindern, selbst wenn sie Wasserstrahlen mit geringem Druck ausgesetzt sind. Dieser Grad an Wasserdichtigkeit stellt sicher, dass die Steckverbinder sicher im Freien oder in feuchten Umgebungen verwendet werden können, wo der Schutz vor Wasser für die Aufrechterhaltung der elektrischen Integrität und die Vermeidung von Schäden unerlässlich ist.

Korrosionsbeständige, wasserdichte elektrische Steckverbinder gemäß IP65 werden häufig in verschiedenen Branchen und Anwendungen eingesetzt, beispielsweise in der Außenbeleuchtung, bei Schiffsausrüstung, Industriemaschinen und elektrischen Systemen, die anspruchsvollen Umgebungen ausgesetzt sind. Sie sind besonders vorteilhaft in Umgebungen, in denen die Gefahr von Wassereinwirkung, Staubansammlung oder korrosiven Substanzen besteht.

Bei der Auswahl dieser Steckverbinder ist es wichtig, Faktoren wie die spezifischen Anwendungsanforderungen, die Steckverbindergröße, die Pin-Konfiguration und die Richtlinien des Herstellers zu berücksichtigen, um Kompatibilität und optimale Leistung sicherzustellen.

TECHNISCHE PARAMETER

NEIN.	TEIL NR.	Eingangsseite	Anzahl der Kontakte	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
Hochleistungsstecker Spannung/Strom: 500 V/16 A Oberfläche: versilbert Kontaktwiderstand: â¤1m ΩQuerschnitt: 1,0-2,5mm² (AWG 18-14) Anzugsdrehmoment: 0,5 Nm Abisolierlänge: 7 mm
1	WHE06C	Seitlicher Einstieg	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
2	WHE06D	Top-Eintrag	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
3	WHE10C	Seitlicher Einstieg	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
4	WHE10D	Top-Eintrag	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
5	WHE16C	Seitlicher Einstieg	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
6	WHE16D	Top-Eintrag	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
7	WHE24C	Seitlicher Einstieg	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
8	WHE24D	Top-Eintrag	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
9	WHE32C	Seitlicher Einstieg	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
10	WHE32D	Top-Eintrag	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
11	WHE48C	Seitlicher Einstieg	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
12	WH48D	Top-Eintrag	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
