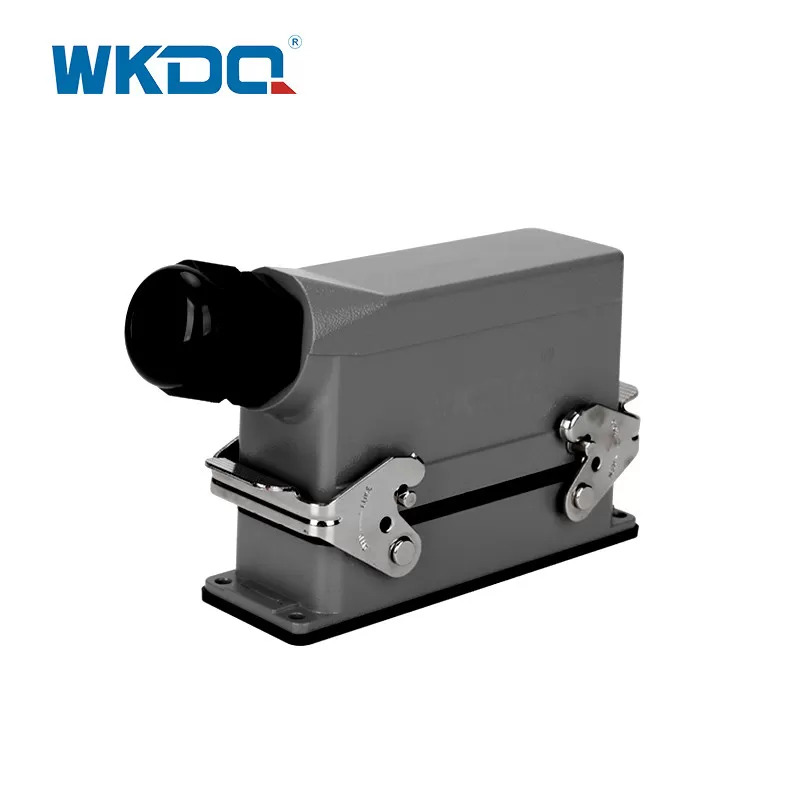

7 mm Abisolierwasserdichte elektrische Steckverbinder 500 V WHE32C

Die wasserdichten 7-mm-Abisoliersteckverbinder 500 V WHE32C von WKDQA sind Steckverbinder, die eine wasserdichte und zuverlässige elektrische Verbindung bieten. Hier einige Informationen zu diesen Anschlüssen:

7-mm-Abisolierung: Die 7-mm-Abisolierung bezieht sich auf die empfohlene Menge an Isolierung, die vom elektrischen Kabel entfernt werden muss, bevor es in den Stecker eingeführt wird. Dadurch wird sichergestellt, dass der Draht für eine sichere Verbindung innerhalb des Steckverbinders ordnungsgemäß freiliegt.

Wasserdicht: Die Steckverbinder sind wasserdicht, d. h. sie sind so konstruiert oder abgedichtet, dass das Eindringen von Wasser oder Feuchtigkeit verhindert wird. Dieses wasserdichte Design trägt dazu bei, die elektrische Verbindung zu schützen und ihre Integrität auch in nassen oder feuchten Umgebungen aufrechtzuerhalten.

500-V-Bewertung: Die Steckverbinder sind für eine maximale Spannung von 500 V ausgelegt. Diese Bewertung gibt den höchsten Spannungspegel an, den die Steckverbinder sicher verarbeiten können, ohne dass die Leistung beeinträchtigt wird oder das Risiko eines Stromausfalls besteht.

WHE32C-Modell: „WHE32C“ bezieht sich auf ein bestimmtes Modell oder eine bestimmte Teilenummer des wasserdichten elektrischen Steckverbinders. Es ist wahrscheinlich spezifisch für einen bestimmten Hersteller oder Lieferanten und hilft bei der Identifizierung der Variante oder Version des Steckverbinders.

Die wasserdichten 7-mm-Abisoliersteckverbinder, wie das Modell WHE32C, werden häufig in verschiedenen Anwendungen verwendet, in denen zuverlässige und wasserdichte elektrische Verbindungen erforderlich sind. Diese Steckverbinder eignen sich für eine Reihe von Umgebungen, darunter Außenbeleuchtung, Bewässerungssysteme, Industriemaschinen und mehr.

Es ist wichtig zu beachten, dass spezifische Produktspezifikationen, Bewertungen und Funktionen je nach Hersteller oder Lieferant variieren können. Um sicherzustellen, dass die Steckverbinder Ihren spezifischen Anforderungen entsprechen, wird empfohlen, das Produktdatenblatt und die Dokumentation zu Rate zu ziehen oder sich direkt an den Hersteller zu wenden, um detaillierte Informationen zum Modell WHE32C zu erhalten.

TECHNISCHE PARAMETER

NEIN.	TEIL NR.	Eingangsseite	Anzahl der Kontakte	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
Hochleistungsstecker Spannung/Strom: 500 V/16 A Oberfläche: versilbert Kontaktwiderstand: â¤1m ΩQuerschnitt: 1,0-2,5mm² (AWG 18-14) Anzugsdrehmoment: 0,5 Nm Abisolierlänge: 7 mm

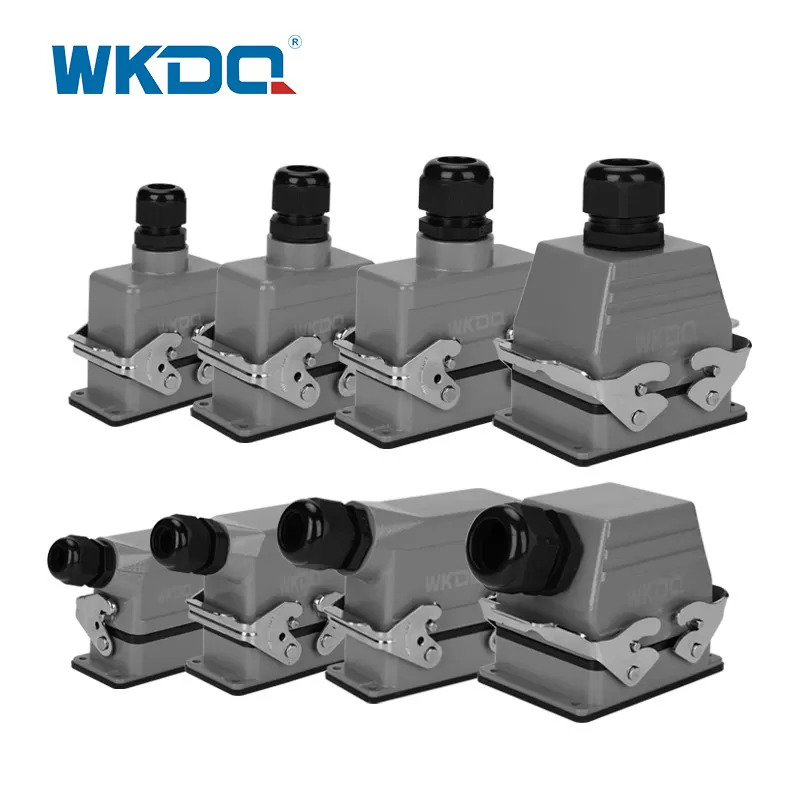

1	WHE06C	Seitlicher Einstieg	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
2	WHE06D	Top-Eintrag	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
3	WHE10C	Seitlicher Einstieg	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
4	WHE10D	Top-Eintrag	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
5	WHE16C	Seitlicher Einstieg	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
6	WHE16D	Top-Eintrag	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
7	WHE24C	Seitlicher Einstieg	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
8	WHE24D	Top-Eintrag	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
9	WHE32C	Seitlicher Einstieg	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
10	WHE32D	Top-Eintrag	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
11	WHE48C	Seitlicher Einstieg	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
12	WH48D	Top-Eintrag	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
